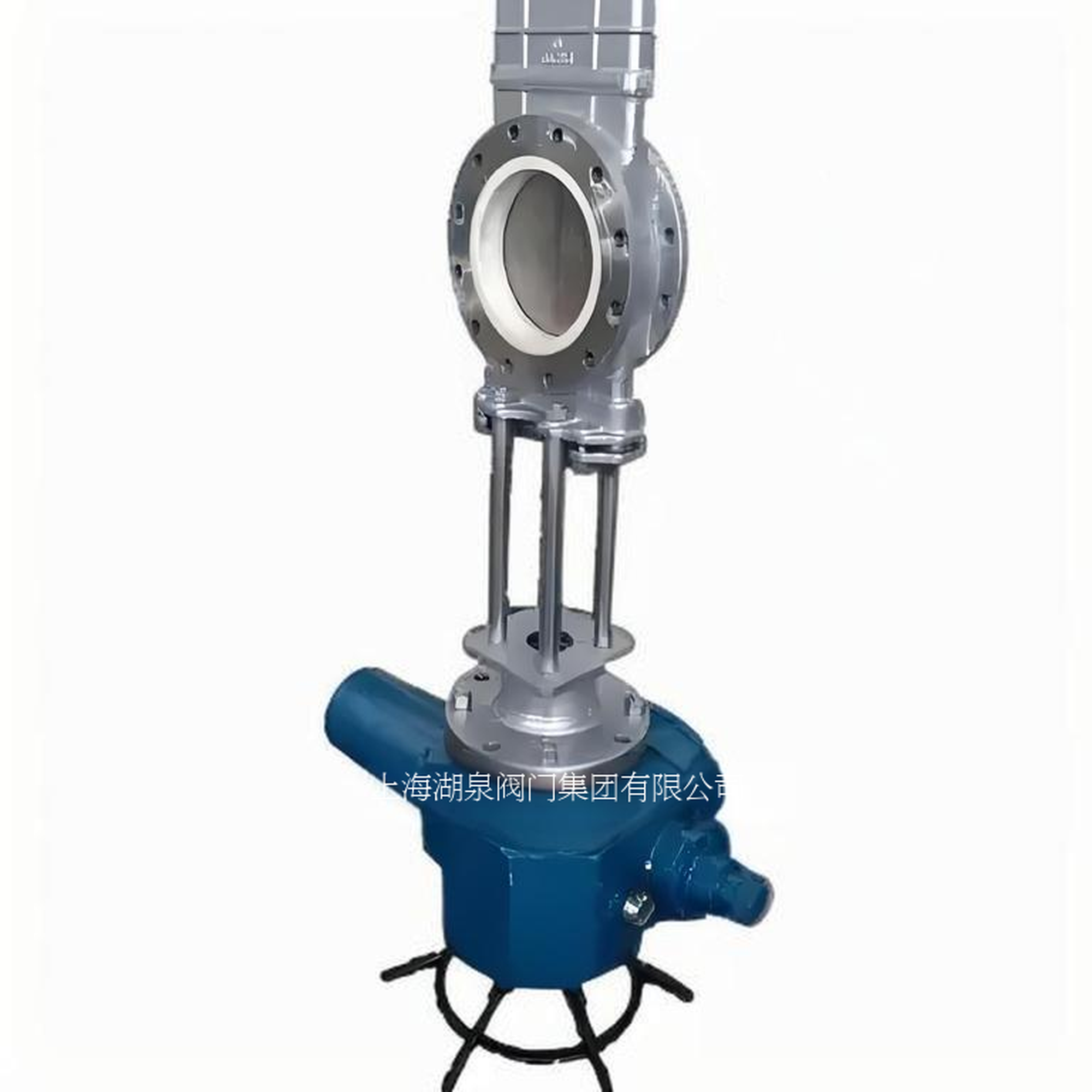

產品名稱：穿透式電動刀閘閥Z973X/H?-10 DN200，DN250[ 2025-04-23 ]

: 訂購熱線：021-64162222

: 訂購傳真：021-62677999

: 質量穩定：實行全過程質量監控，細致入微全方位檢測！

: 價格合理：高效內部成本控制，減少了開支，讓利于客戶

: 交貨快捷：先進生產流水線，充足的備貨，縮短了交貨期！

產品介紹
規格尺寸
結構圖片

‌穿透式電動刀閘閥Z973X/H-10 DN200,DN250‌是一種具有創新設計的閥門，其核心特點是取消了傳統的球閥閥芯結構，采用抗磨刀片進行流體切割，通過氣動或電動執行機構驅動刀片在閥體導軌上精確線性移動‌。這種設計使得刀片在關閉時完全插入閥體內部，切斷上下流路的連接，打開時則快速移出流道，恢復流體的通過‌。

結構特點
- ‌刀片‌：用于流體切割，外部有精密的定位機構，可以在閥體導軌上進行精確線性移動‌。
- ‌導軌系統‌：確保刀片的運動軌跡高度一致，重復定位精度高，從而保證流量控制的穩定性‌。
- ‌電動執行機構‌：驅動刀片的開啟和關閉，實現遠程控制‌。
工作原理
- ‌關閉過程‌：刀片完全插入閥體內部，切斷上、下流路的連接，實現完全密封‌。
- ‌開啟過程‌：刀片快速移出流道，恢復流體的通過‌。
- ‌耐磨設計‌：刀片前后運動時不旋轉，避免了旋轉閥芯的磨損問題，提高了閥門的使用壽命‌。
應用場景

穿透式電動刀閘閥適用于高壓及含固體顆粒的介質環境，具有響應速度快、壽命長、流量調節精細等優點。即使在高壓及含固體顆粒的條件下，也很難出現泄漏情況‌。由于其良好的密封性和抗磨性，該閥門廣泛應用于化工、煤炭、制糖、污水、造紙等領域‌23。特別是在粉體顆粒介質的管道中使用效果更佳‌。
